변압기의 절연 저항 측정은 전기 설비의 안전성과 신뢰성을 확보하기 위한 중요한 절차입니다. 절연 저항이 낮으면 누전, 감전, 화재 등의 위험이 증가하므로 정기적인 점검이 필요합니다.
전기안전관리자 직무고시에도 있는 고압부 변압기 절연저항 측정에 대하여 정리하였습니다.
1. 변압기 절연저항 측정 목적
- 변압기 절연 상태 확인
- 누설 전류 여부 점검
- 절연 열화 및 손상 여부 파악
- 안전사고 예방
2. 절연저항 측정 준비물
- 메거(Megger, 절연 저항 측정기)
- 테스트 리드선
- 안전 장갑 및 보호 장비
3. 변압기 절연저항 측정 방법
1) 측정 전 준비 작업
✅ 변압기의 전원을 차단하고 모든 부하를 분리합니다.
✅ 변압기 내부에 남아 있는 전하를 방전시킵니다.
✅ 측정할 권선 및 접지점을 확인합니다.

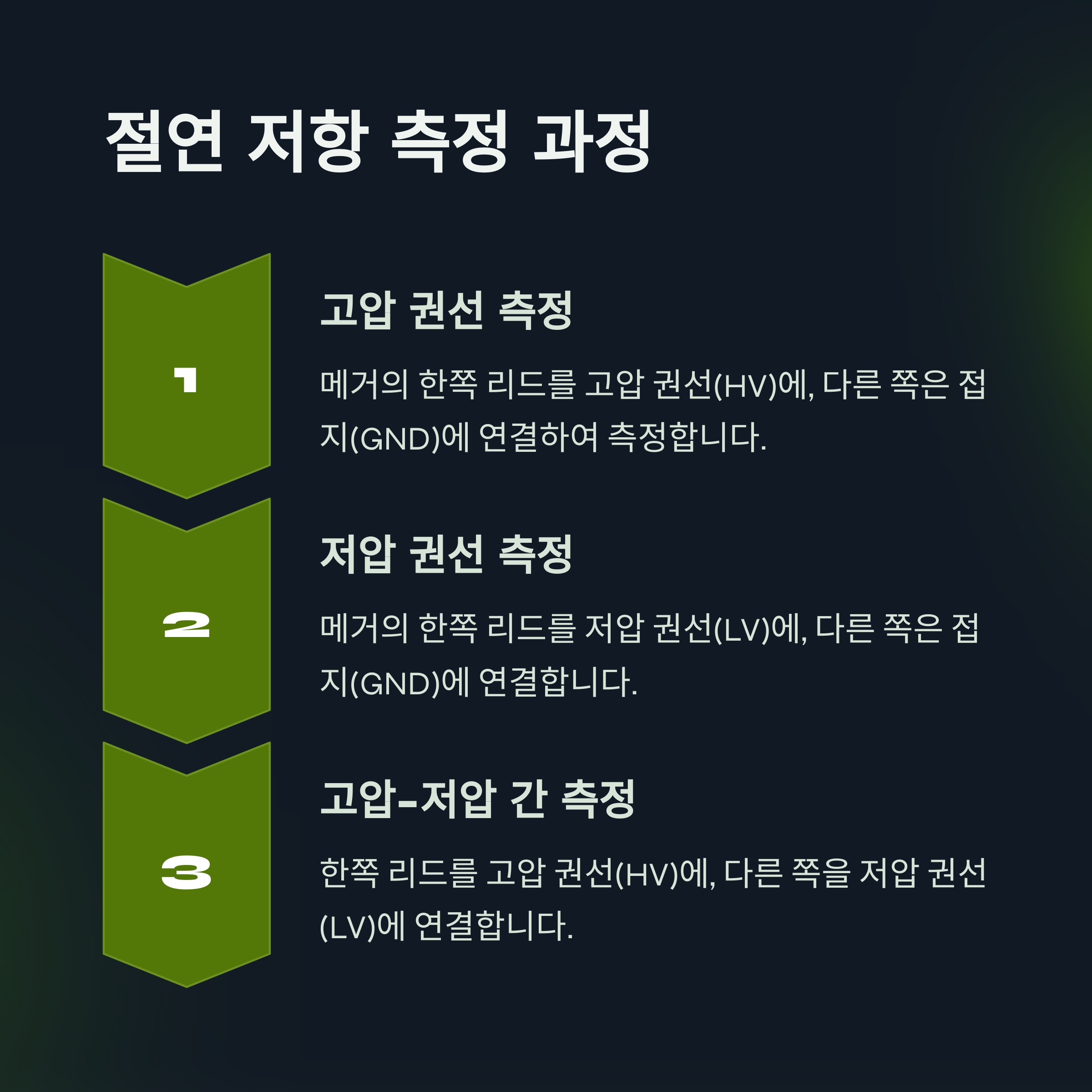

2) 절연 저항 측정 과정
🔹 고압 권선 측정 (HV - 지락 사이 절연 저항)
- 측정기(메거)의 한쪽 리드를 고압 권선 (HV)에 연결
- 다른 한쪽은 접지(GND)에 연결
- 정격 전압(500V, 1000V, 2500V 등)으로 측정
🔹 저압 권선 측정 (LV - 지락 사이 절연 저항)
- 측정기 한쪽 리드를 저압 권선(LV)에 연결
- 다른 한쪽은 접지(GND)에 연결
- 동일한 방식으로 측정
🔹 고압-저압 간 절연 저항 측정 (HV-LV 절연)
- 한쪽 리드를 고압 권선 (HV)에 연결
- 다른 한쪽을 저압 권선 (LV)에 연결
- 절연 상태를 측정
3) 측정 후 절차
✅ 측정이 끝난 후 모든 단자를 원래 상태로 복구합니다.
✅ 변압기 내부에 남은 전하를 완전히 방전시킵니다.
✅ 측정 값을 기록하고, 기준치와 비교하여 절연 상태를 분석합니다.
4. 변압기 절연저항 기준
변압기의 절연 저항은 변압기 용량과 전압에 따라 다르지만, 일반적으로 다음과 같은 기준을 따릅니다.
| 변압기 정격 전압 | 최소 절연 저항 기준 |
| 1kV 이하 | 1MΩ 이상 |
| 1~10kV | 5MΩ 이상 |
| 10kV 이상 | 10MΩ 이상 |
⚡ 주의: 절연 저항이 기준치보다 낮으면 절연 열화가 진행 중일 가능성이 높으며, 즉시 정밀 점검 및 유지보수가 필요합니다.
5. 변압기 절연저항 측정 시 주의사항
✅ 측정 전에 반드시 변압기의 전원을 차단해야 합니다.
✅ 충분한 방전을 수행하여 감전 사고를 방지합니다.
✅ 습기가 많은 환경에서는 절연 저항 값이 낮아질 수 있으므로 건조한 상태에서 측정합니다.
✅ 절연 저항 값이 지속적으로 낮아진다면 변압기 교체를 고려해야 합니다.
6. 결론
변압기의 절연저항 측정은 변압기의 안전성과 성능을 유지하는 필수적인 절차입니다. 정기적인 점검을 통해 절연 상태를 유지하고, 이상 발견 시 즉시 조치하여 전기 설비의 안전을 확보해야 합니다.
하지만 현실은 정전이 어렵고 혹여 정전 점검이 가능하더라도 짧은 정전 점검 시간으로 여러 항목을 점검하기에는 부족합니다.
변압기의 정전 점검 계획이 나온다면 그전에 열화상, 코로나방전등 1차적으로 활선 상태에서 이상 부분이 의심되어 정밀 정검이 필요한 사항에나 가능 할 것입니다.
평상시 활선상태에서 점검 관찰후 이상시에만 정전 점검을 계획하는 것을 추천드립니다.
모든 전기안전관리자 여러분 힘내시고 좋은 일들만 가득하시기를 바랍니다.
