절연저항 측정방법! 따라하기 쉬운 절연저항 측정 가이드

전기 설비와 배선의 절연 상태를 점검하는 것은 감전 사고와 전기 화재를 예방하는 데 필수적인 과정입니다. 전기안전관리자의 직무고시의 항목인 절연저항 측정은 전선이나 전기 기기의 누설 전류 여부를 확인하여 안전성을 확보하는 중요한 작업입니다.

이번 글에서는 절연저항 측정의 개념과 올바른 측정 방법을 따라 하기 쉽게 정리해보겠습니다.

1. 절연저항이란? 왜 측정해야 할까?

✅ 절연저항이란?

절연저항(Insulation Resistance, IR)은 전선, 전기 설비, 기기 등의 절연 상태를 나타내는 저항 값입니다. 절연 상태가 좋을수록 저항 값이 높고, 절연이 열화되거나 손상되었을 경우 저항 값이 낮아지게 됩니다.

✅ 절연저항 측정이 중요한 이유

1. 감전사고 예방: 절연이 손상되면 전기가 새어나와 감전 위험이 높아집니다.
2. 전기 화재 방지: 절연이 약해지면 누전이 발생하고, 이로 인해 화재 위험이 커질 수 있습니다.
3. 기기 보호: 절연저항이 낮으면 전기 설비나 기기가 고장 날 가능성이 증가합니다.
4. 전기설비 법적 기준 준수: 산업현장과 건축물에서는 정기적인 절연저항 측정이 필수이며, 전기안전 규정을 준수해야 합니다.

2. 절연저항 측정에 필요한 준비물

절연저항을 측정하려면 다음과 같은 장비와 도구가 필요합니다.

✅ 준비물

1. 절연저항계(메거, Megger) – 절연저항을 측정하는 전용 장비
2. 테스터기(멀티미터) – 기본적인 전압 및 저항 측정
3. 절연 장갑 및 절연 신발 – 감전 사고 예방을 위한 보호 장비
4. 측정 대상(전선, 모터, 변압기 등)
5. 테스트 리드(측정용 프로브 및 클립)

3. 절연저항 측정 방법 (단계별 따라 하기)

절연저항 측정은 일반적으로 전원 차단 후 특정 전압을 인가하여 절연 상태를 확인하는 방식으로 진행됩니다.

🛑 주의사항:

• 측정 전 반드시 전원을 차단하고, 잔류 전하를 방전한 후 측정하세요.
• 고압 설비 측정 시 "절연 보호구(절연 장갑, 절연 매트 등)"를 착용하세요.

✅ 절연저항 측정 방법 (5단계 따라 하기)

1) 1단계: 전원 차단 및 방전

✔ 절연저항을 측정할 회로의 전원을 완전히 차단합니다.
✔ 전기 장비 내부의 잔류 전하를 방전하기 위해 접지선을 연결합니다.

2) 2단계: 절연저항계(메거) 설정

✔ 측정 대상(전선, 모터, 변압기 등)에 적합한 테스트 전압을 설정합니다.

• 저압 회로(600V 이하): 500V 또는 1000V 설정
• 고압 회로(1000V 이상): 2500V 이상 설정

3) 3단계: 측정 리드 연결

✔ 절연저항계의 "L" (Line) 단자를 측정 대상의 활선(전선) 또는 부하 측에 연결합니다.
✔ "E" (Earth) 단자를 접지(대지) 또는 금속 외함에 연결합니다.

4) 4단계: 절연저항 측정 실행

✔ 절연저항계의 테스트 버튼을 눌러 측정을 시작합니다.
✔ 일정 시간이 지나면 절연저항 값(Ω, MΩ 단위)이 표시됩니다.
✔ 측정을 마친 후, 테스트 리드를 제거하고 잔류 전하를 방전합니다.

5) 5단계: 결과 분석 및 기준 비교

✔ 측정된 절연저항 값을 전기설비 기준과 비교하여 절연 상태를 평가합니다.

4. 절연저항 기준값 및 판정 방법

✅ 절연저항 기준값

절연저항 값이 너무 낮으면 절연이 손상되었거나 누전이 발생할 가능성이 있습니다. 일반적으로 다음 기준을 참조하여 절연 상태를 판정할 수 있습니다.

측정 대상	측정 전압	절연저항 기준 (최소값)
저압 회로 (600V 이하)	500V	0.5MΩ 이상
고압 회로 (1000V 이상)	1000V	1MΩ 이상
변압기 권선	1000V	1MΩ 이상
모터 및 발전기	500V~1000V	1MΩ 이상
전력 케이블	1000V 이상	100MΩ 이상



전기설비기술기준

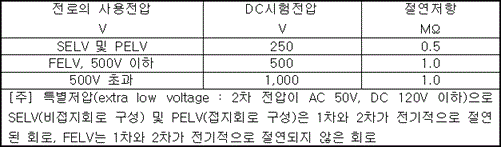

제52조 (저압전로의 절연성능) 전기사용 장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지 사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다. 다만, 전선 상호간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로의 경우 기기 접속 전에 측정할 수 있다. 또한, 측정 시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에 분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250V DC로 낮추어 측정할 수 있지만 절연저항 값은 1MΩ 이상이어야 한다.



✅ 절연저항 판정 방법

• 절연저항이 기준 이상 → 정상 (안전한 절연 상태)
• 절연저항이 기준 이하 → 절연 불량 (누전 가능성 있음, 점검 필요)
• 절연저항이 매우 낮음(0~0.1MΩ 이하) → 절연 파괴 상태 (즉시 조치 필요)

5. 절연저항 측정 시 주의해야 할 사항

✔ 전원 차단 후 측정해야 하며, 감전사고를 방지하기 위해 절연 보호구를 착용하세요.
✔ 측정 후 반드시 잔류 전하를 방전하여 안전을 확보하세요.

✔ 절연저항이 낮게 측정되면 즉시 원인을 점검하고, 절연 보강 또는 배선 교체를 고려하세요.
✔ 습기, 먼지, 오염된 환경에서는 절연저항이 낮아질 수 있으므로 깨끗한 상태에서 측정하는 것이 좋습니다.

6. 절연저항 측정 후 조치 방법

✅ 절연저항이 낮게 나왔을 때 대처 방법

1. 오염물 제거: 절연 표면에 먼지, 기름, 습기 등이 묻어있다면 깨끗이 닦아낸 후 다시 측정하세요.
2. 배선 점검: 전선 피복이 손상되지 않았는지 확인하고, 필요하면 교체하세요.
3. 접지 상태 확인: 접지가 불량하면 절연저항이 낮아질 수 있으므로 접지 상태를 점검하세요.
4. 절연 보강: 절연 테이프, 절연 바니시 등을 사용해 보강 후 다시 측정하세요.
5. 전문가 점검 요청: 절연저항이 지속적으로 낮다면 전기 전문가에게 정밀 점검을 의뢰하세요.

7. 정기적인 절연저항 측정으로 전기 사고 예방하세요!

절연저항 측정은 단순한 점검이 아니라 감전 사고 예방, 전기 화재 방지, 전기 설비 보호를 위해 반드시 필요한 작업입니다.

✅ 정기적인 절연저항 점검으로 전기 안전을 지키세요!
