한국전기설비규정 KEC 저압전기설비

한국전기설비규정(KEC) 정리 10번째 2.저압 전기설비 201 적용범위 부터 203 계통접지의 방식까지입니다.

저압 전기설비의 안전한 운영을 위해서는 적절한 계통접지 방식의 선택과 올바른 설치가 필수적입니다. 교류 및 직류 회로의 배전방식과 계통접지의 구성 방식에 대하여 확인해 보겠습니다.

2. 저압 전기설비

(200 통칙)

201 적용범위

교류 1 kV 또는 직류 1.5 kV 이하인 저압의 전기를 공급하거나 사용하는 전기설비에 적용하며 다음의 경우를 포함한다.

1. 전기설비를 구성하거나, 연결하는 선로와 전기기계기구 등의 구성품

2. 저압 기기에서 유도된 1 kV 초과 회로 및 기기(예: 저압 전원에 의한 고압방전등, 전기집진기 등)

202 배전방식

202.1 교류 회로

1. 3상 4선식의 중성선 또는 PEN 도체는 충전도체는 아니지만 운전전류를 흘리는 도체이다.

2. 3상 4선식에서 파생되는 단상 2선식 배전방식의 경우 두 도체 모두가 선도체이거나 하나의 선도체와 중성선 또는 하나의 선도체와 PEN 도체이다.

3. 모든 부하가 선간에 접속된 전기설비에서는 중성선의 설치가 필요하지 않을 수 있다.

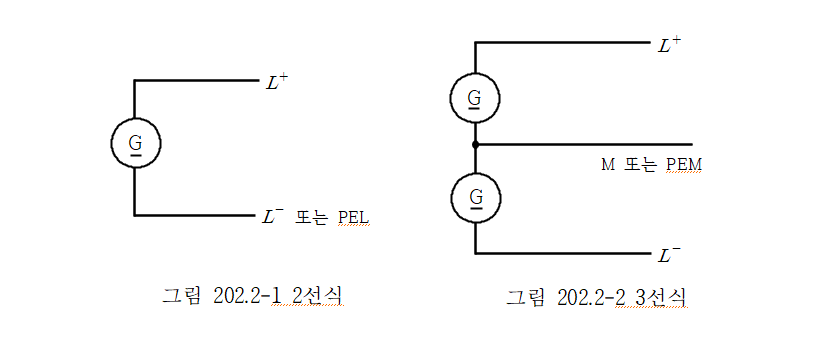

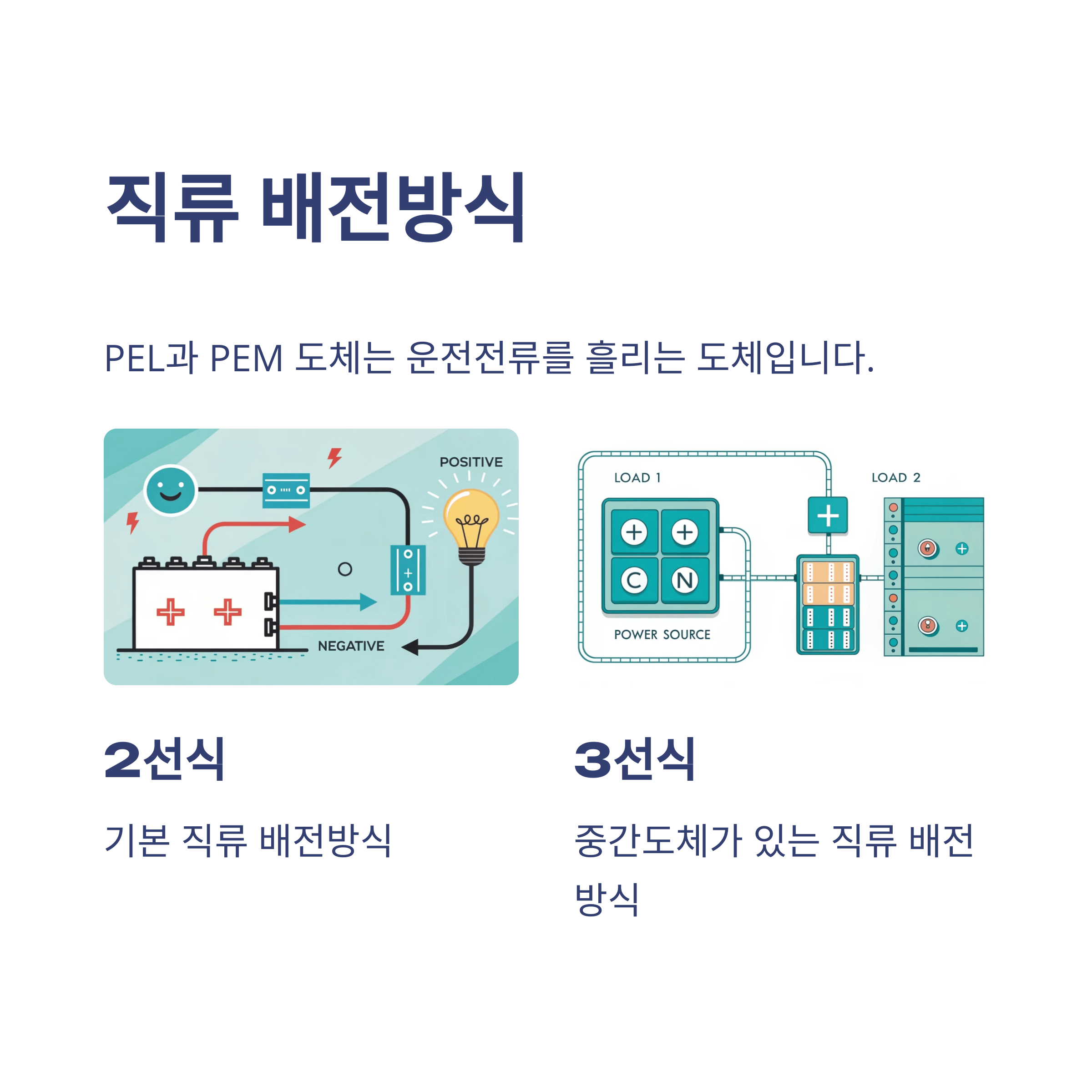

202.2 직류 회로

PEL과 PEM 도체는 충전도체는 아니지만 운전전류를 흘리는 도체이다. 2선식 배전방식이나 3선식 배전방식을 적용한다.

203 계통접지의 방식

203.1 계통접지 구성

1. 저압전로의 보호도체 및 중성선의 접속 방식에 따라 접지계통은 다음과 같이 분류한다.

가. TN 계통

나. TT 계통

다. IT 계통

2. 계통접지에서 사용되는 문자의 정의는 다음과 같다.

가. 제1문자－전원계통과 대지의 관계

T: 한 점을 대지에 직접 접속

I: 모든 충전부를 대지와 절연시키거나 높은 임피던스를 통하여 한 점을 대지에 직접 접속

나. 제2문자－전기설비의 노출도전부와 대지의 관계

T: 노출도전부를 대지로 직접 접속. 전원계통의 접지와는 무관

N: 노출도전부를 전원계통의 접지점(교류 계통에서는 통상적으로 중성점, 중성점이 없을 경우는 선도체)에 직접 접속

다. 그 다음 문자(문자가 있을 경우)－중성선과 보호도체의 배치

S: 중성선 또는 접지된 선도체 외에 별도의 도체에 의해 제공되는 보호 기능

C: 중성선과 보호 기능을 한 개의 도체로 겸용(PEN 도체)

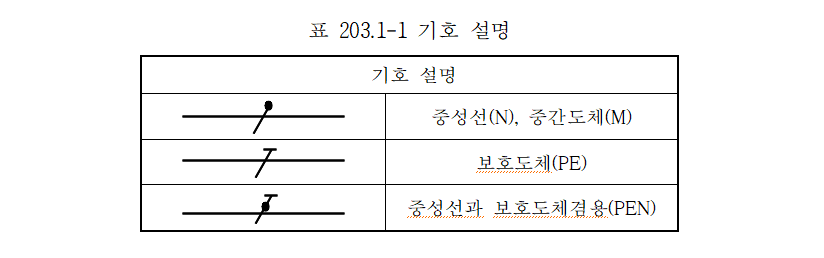

3. 각 계통에서 나타내는 그림의 기호는 다음과 같다.

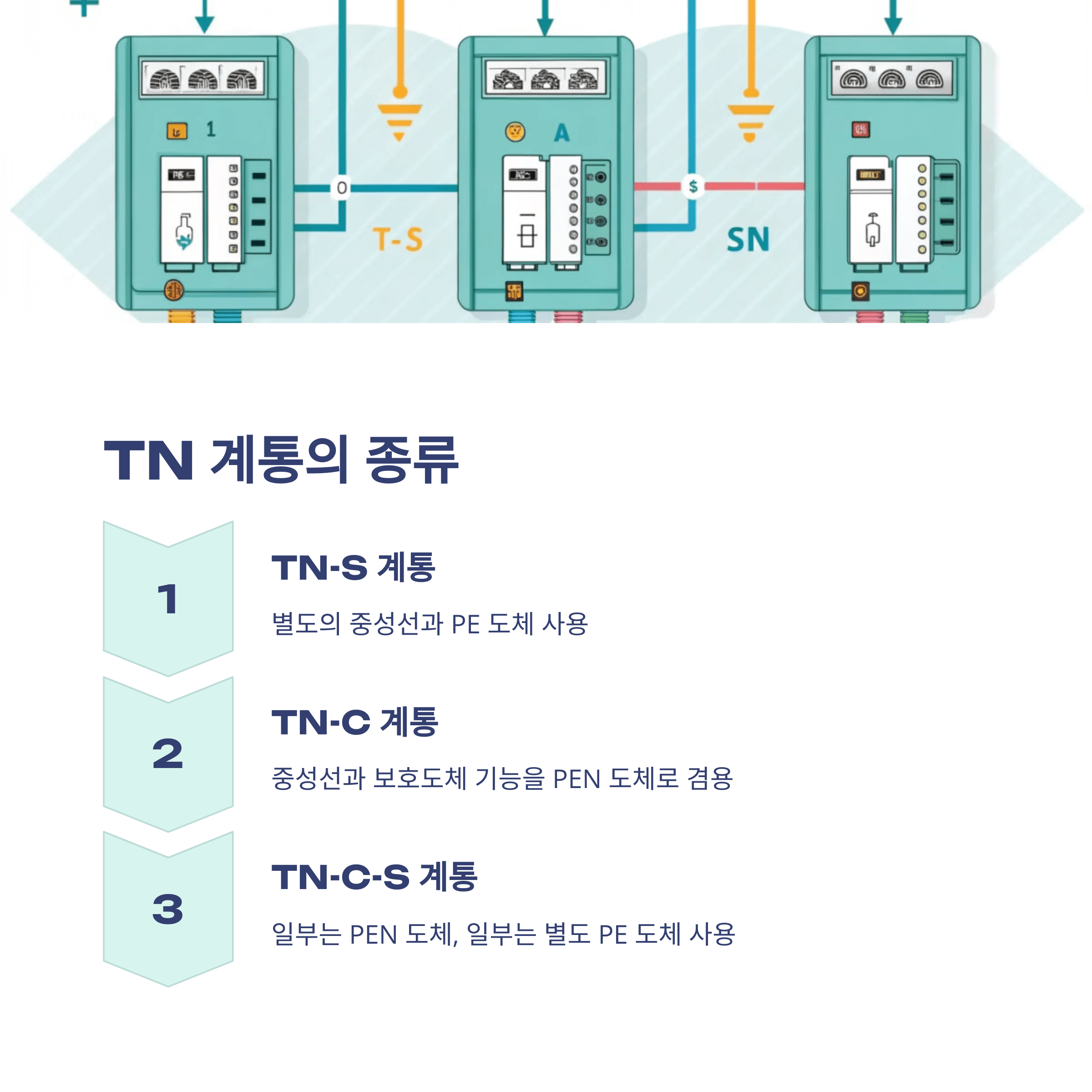

203.2 TN 계통

전원측의 한 점을 직접접지하고 설비의 노출도전부를 보호도체로 접속시키는 방식으로 중성선 및 보호도체(PE 도체)의 배치 및 접속방식에 따라 다음과 같이 분류한다.

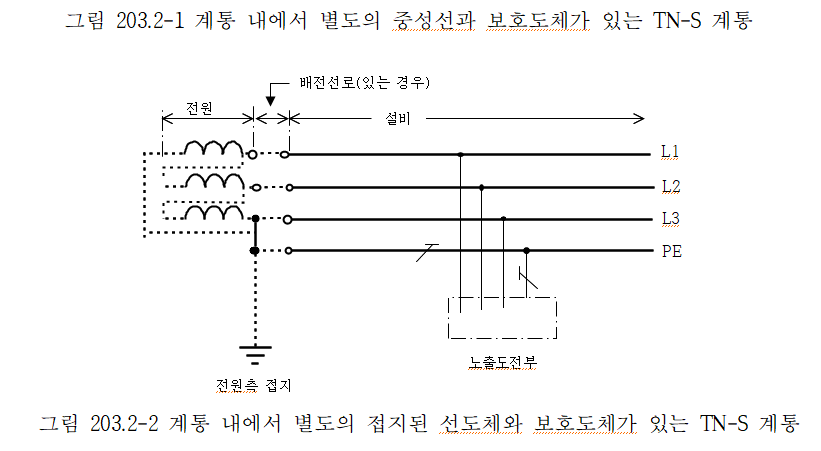

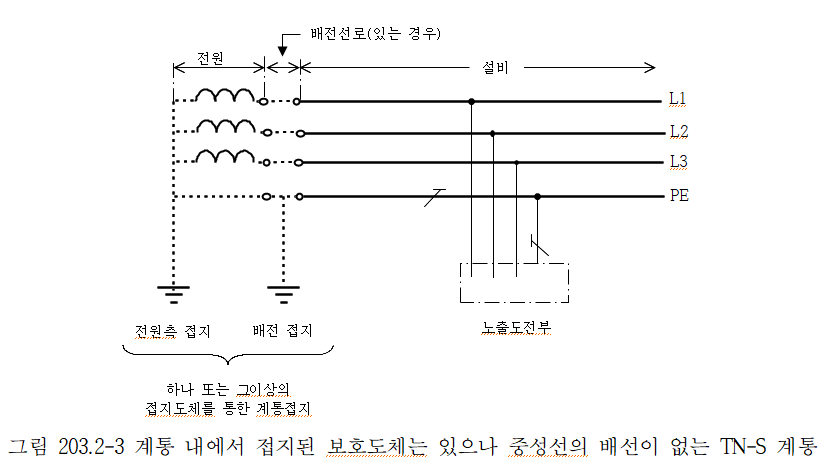

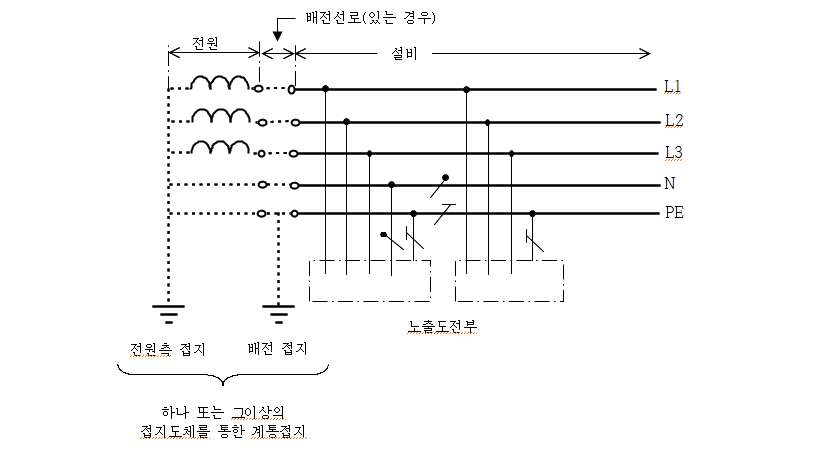

1. TN-S 계통은 계통 전체에 대해 별도의 중성선 또는 PE 도체를 사용한다. 배전계통에서 PE 도체를 추가로 접지할 수 있다.

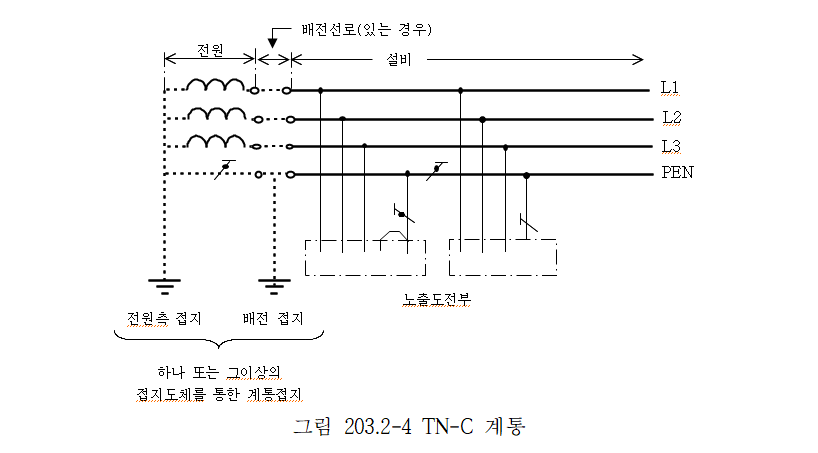

2. TN-C 계통은 그 계통 전체에 대해 중성선과 보호도체의 기능을 동일도체로 겸용한 PEN 도체를 사용한다. 배전계통에서 PEN 도체를 추가로 접지할 수 있다.

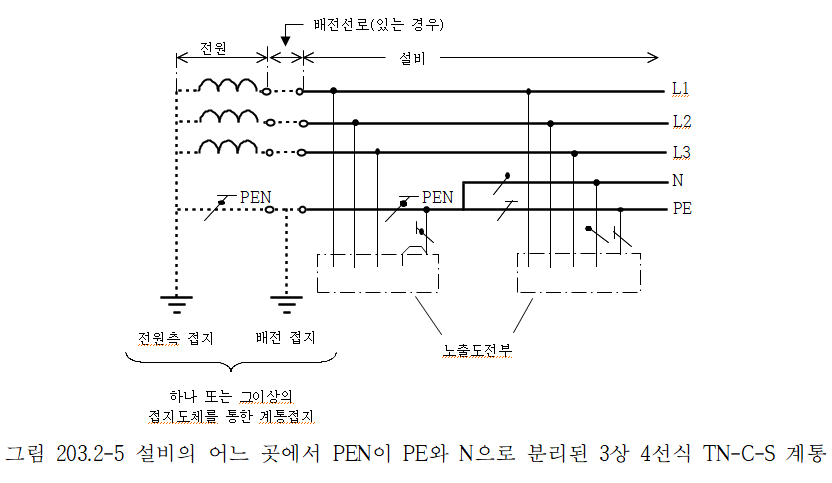

3. TN-C-S계통은 계통의 일부분에서 PEN 도체를 사용하거나, 중성선과 별도의 PE 도체를 사용하는 방식이 있다. 배전계통에서 PEN 도체와 PE 도체를 추가로 접지할 수 있다.

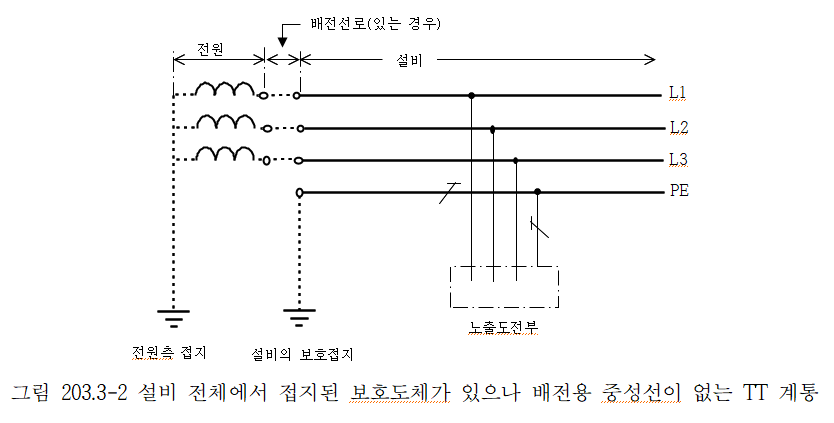

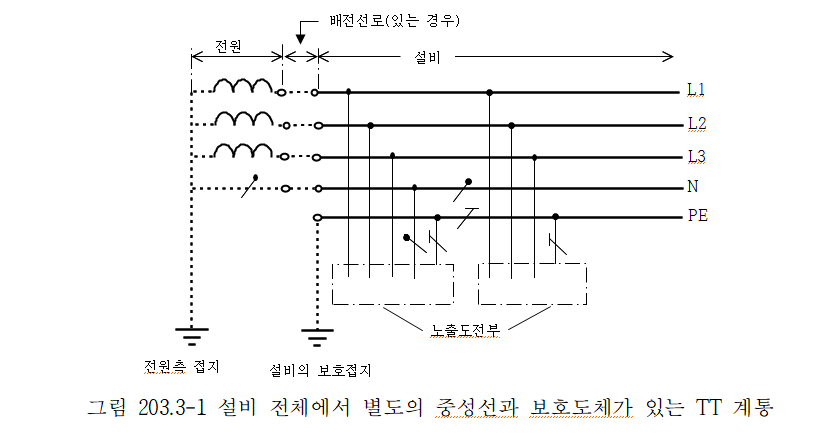

203.3 TT 계통

전원의 한 점을 직접 접지하고 설비의 노출도전부는 전원의 접지전극과 전기적으로 독립적인 접지극에 접속시킨다. 배전계통에서 PE 도체를 추가로 접지할 수 있다.

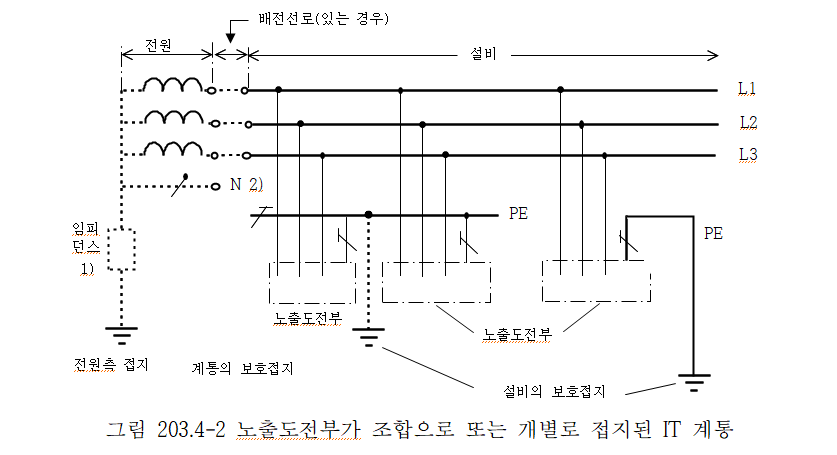

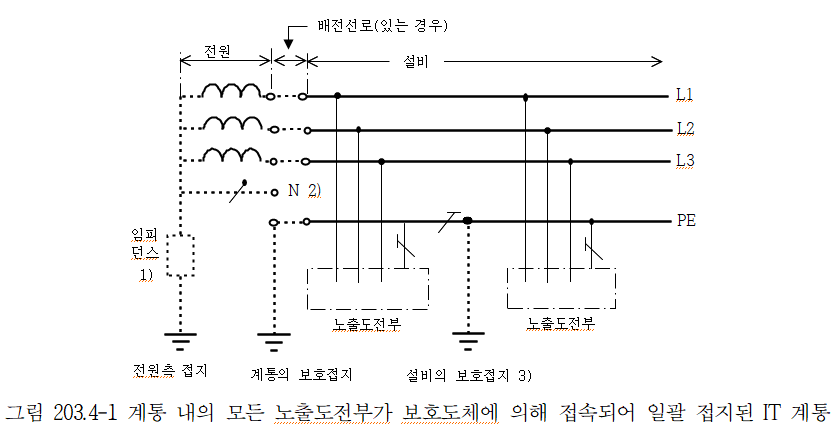

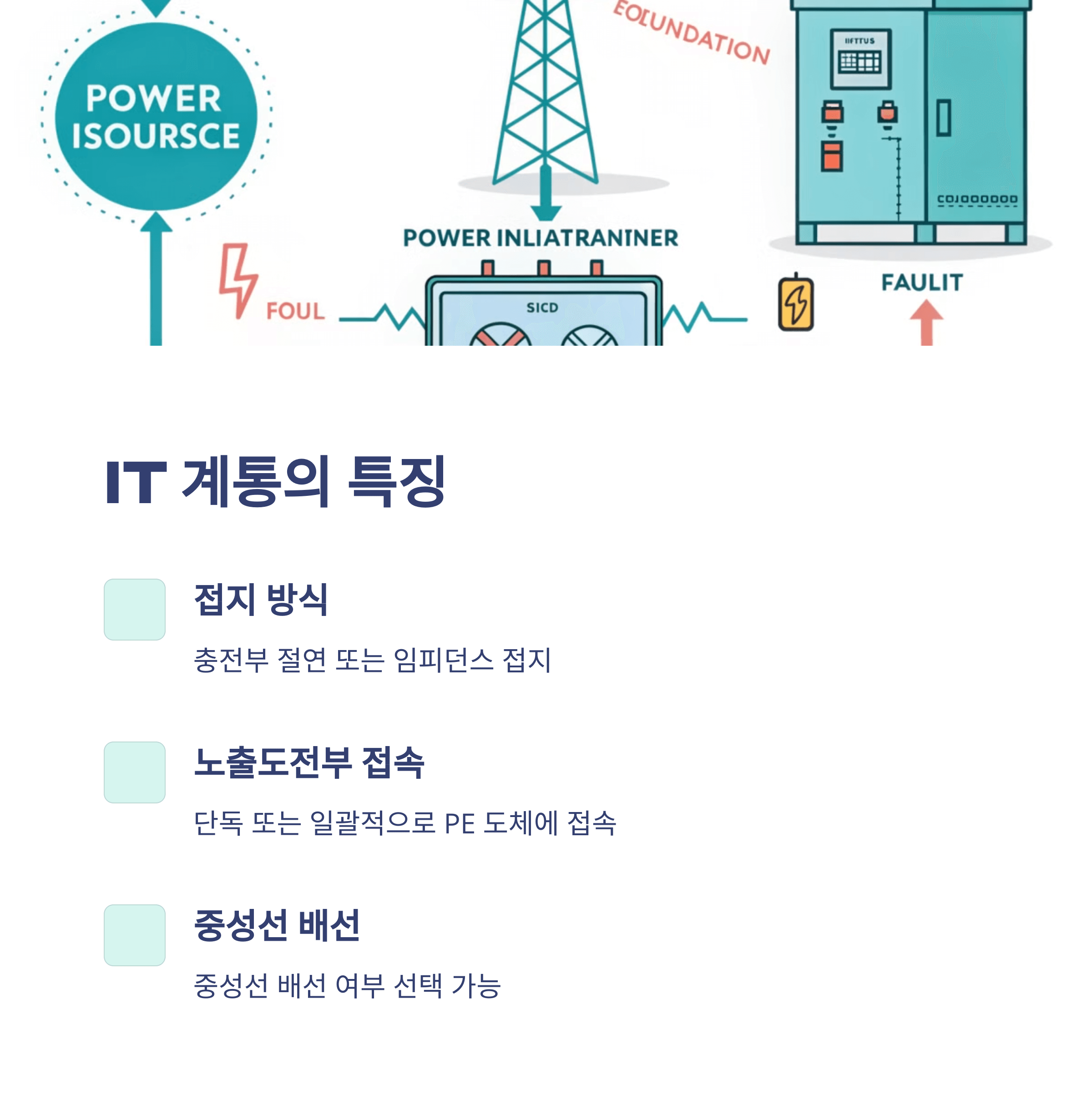

203.4 IT 계통

1. 충전부 전체를 대지로부터 절연시키거나, 한 점을 임피던스를 통해 대지에 접속시킨다. 전기설비의 노출도전부를 단독 또는 일괄적으로 계통의 PE 도체에 접속시킨다. 배전계통에서 추가접지가 가능하다.

2. 계통은 높은 임피던스를 통하여 접지할 수 있다. 이 접속은 중성점, 인위적 중성점, 선도체 등에서 할 수 있다. 중성선은 배선할 수도 있고, 배선하지 않을 수도 있다.

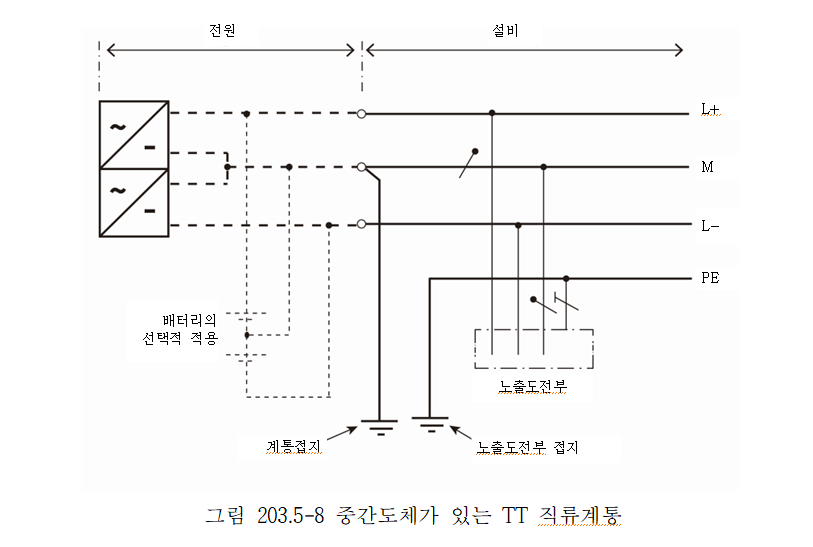

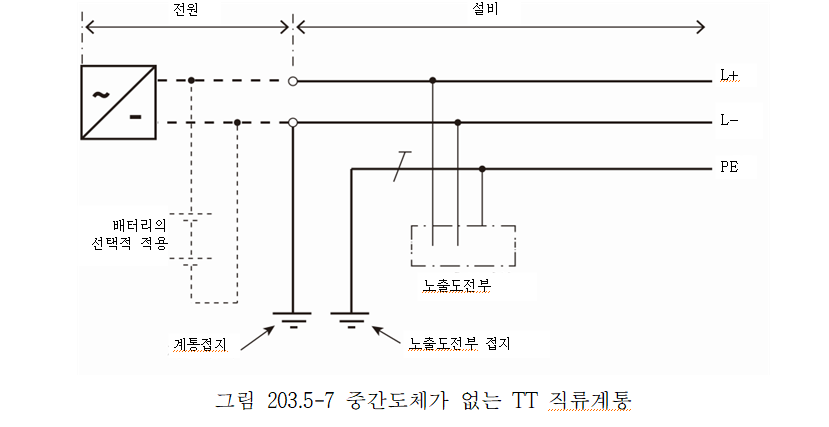

203.5 직류계통

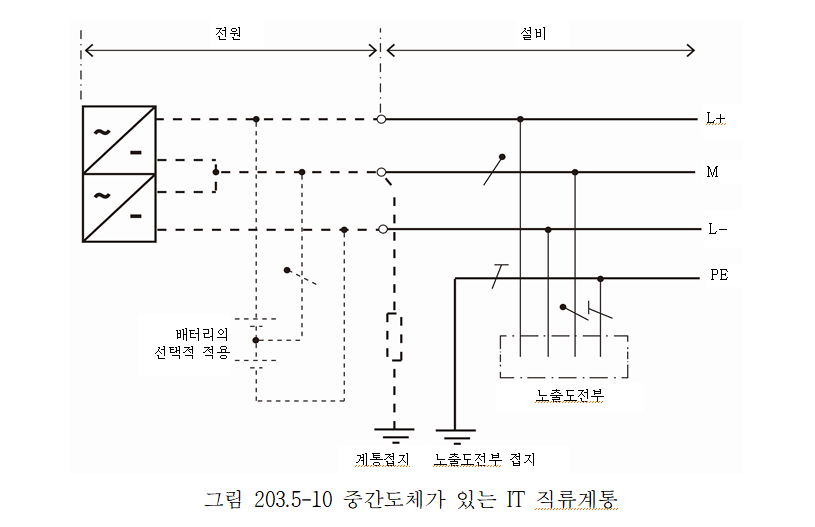

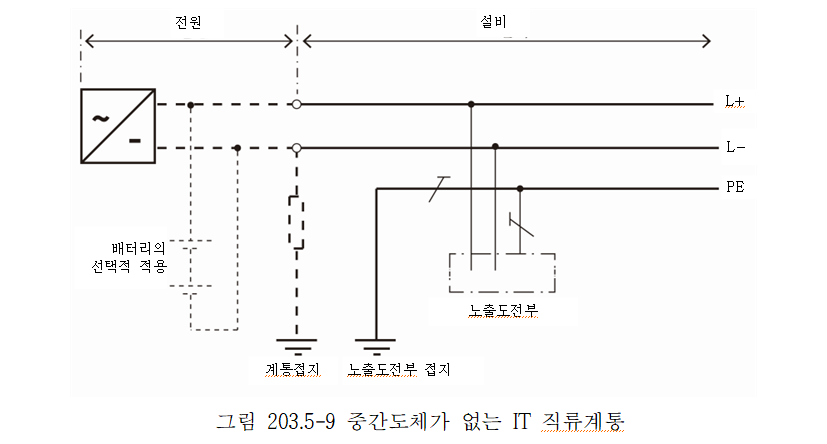

직류계통의 계통접지 방식으로 그림 203.5-1∼203.5-10까지는 직류계통의 특정 극을 접지하고 있지만 양극 또는 음극의 어느 쪽을 접지하는가는 운전환경, 부식방지 등을 고려하여 결정하여야 한다.

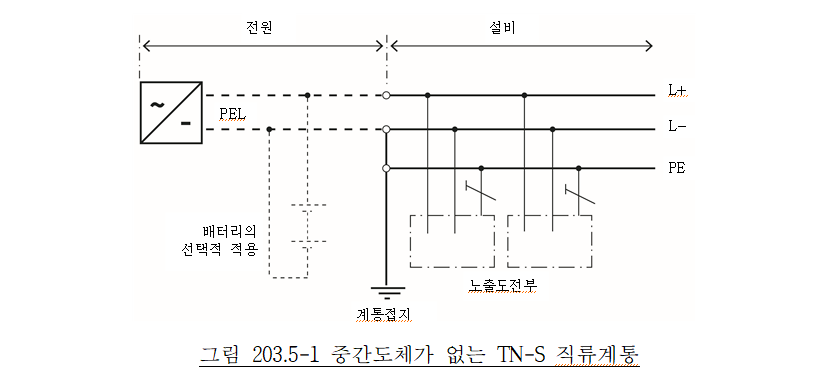

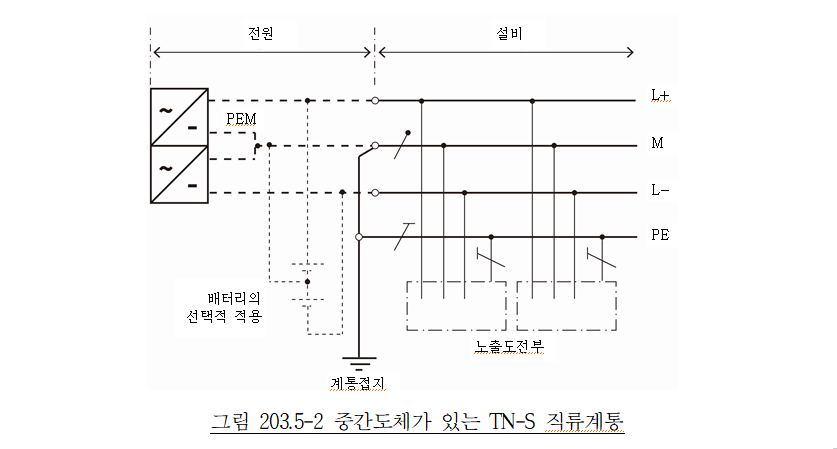

203.5.1 TN-S 계통

전원측 선도체 또는 중간도체의 한 점을 직접 접지하고, 설비의 노출도전부는 보호도체를 통해 그 점에 접속한다. 설비 내에서 별도의 보호도체가 사용된다. 설비 내에서 보호도체를 추가로 접지할 수 있다.

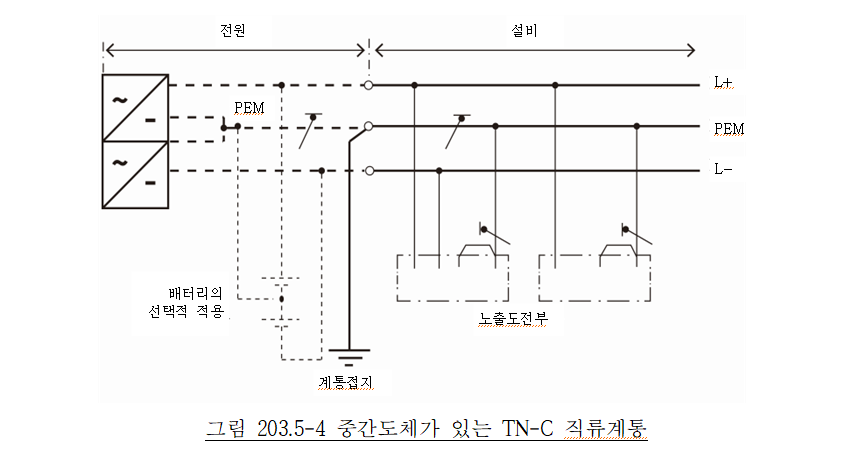

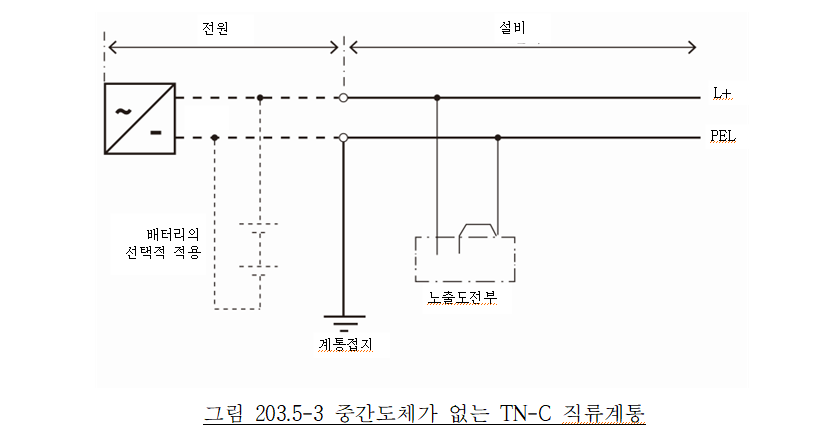

203.5.2 TN-C 계통

전원측 선도체 또는 중간도체의 한 점을 직접 접지하고, 설비의 노출도전부는 보호도체를 통해 그 점에 접속한다. 설비 내에서 접지된 선도체와 보호도체의 기능을 하나의 PEL도체로 겸용하거나, 설비 내에서 접지된 중간도체와 보호도체를 하나의 PEM으로 겸용한다. 설비 내에서 PEL 또는 PEM을 추가로 접지할 수 있다.

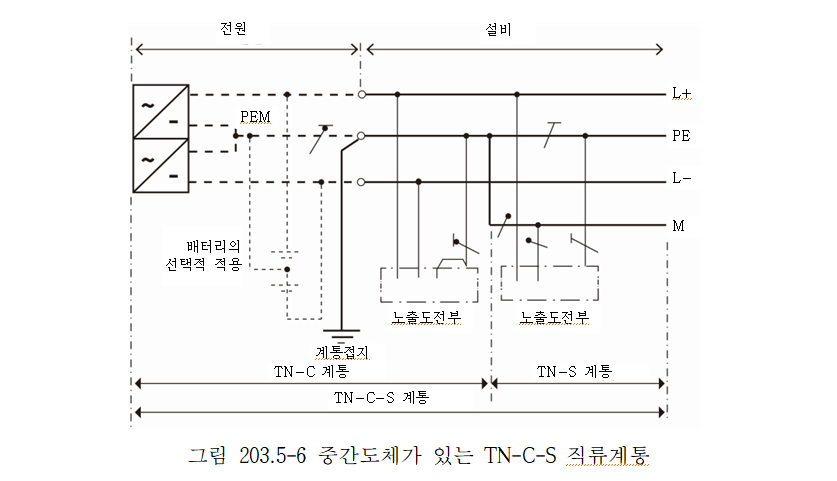

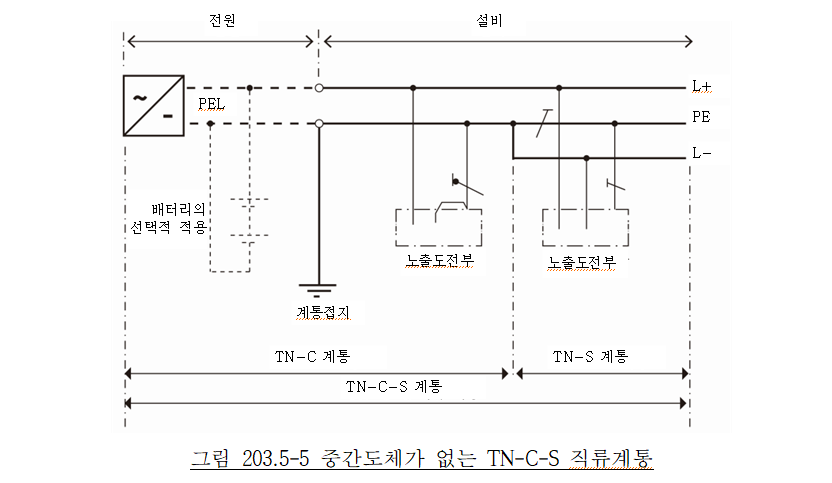

203.5.3 TN-C-S 계통

전원측 선도체 또는 중간도체의 한 점을 직접 접지하고, 설비의 노출도전부는 보호도체를 통해 그 점에 접속한다. 설비의 일부에서 접지된 선도체와 보호도체의 기능을 하나의 PEL도체로 겸용하거나, 설비의 일부에서 접지된 중간도체와 보호도체를 하나의 PEM도체로 겸용한다. 설비 내에서 보호도체를 추가로 접지할 수 있다.
