한국전기설비규정(KEC) 정리 8번째 150 피뢰시스템입니다.
접지시스템을 확인하면 관련하여 피뢰시스템에 대하여 궁금하신적이 많으실것입니다. 피뢰시스템의 적용범위와 구성을 확인하고 외부피뢰시스템의 수뢰부시스템, 인하도선시스템, 접지극시스템에 대하여 확인해 보겠습니다.
피뢰시스템은 많이 접하는 부분이 아니지만 필요하실때 확인해 보시면 좋을 것 같습니다.
(150 피뢰시스템)

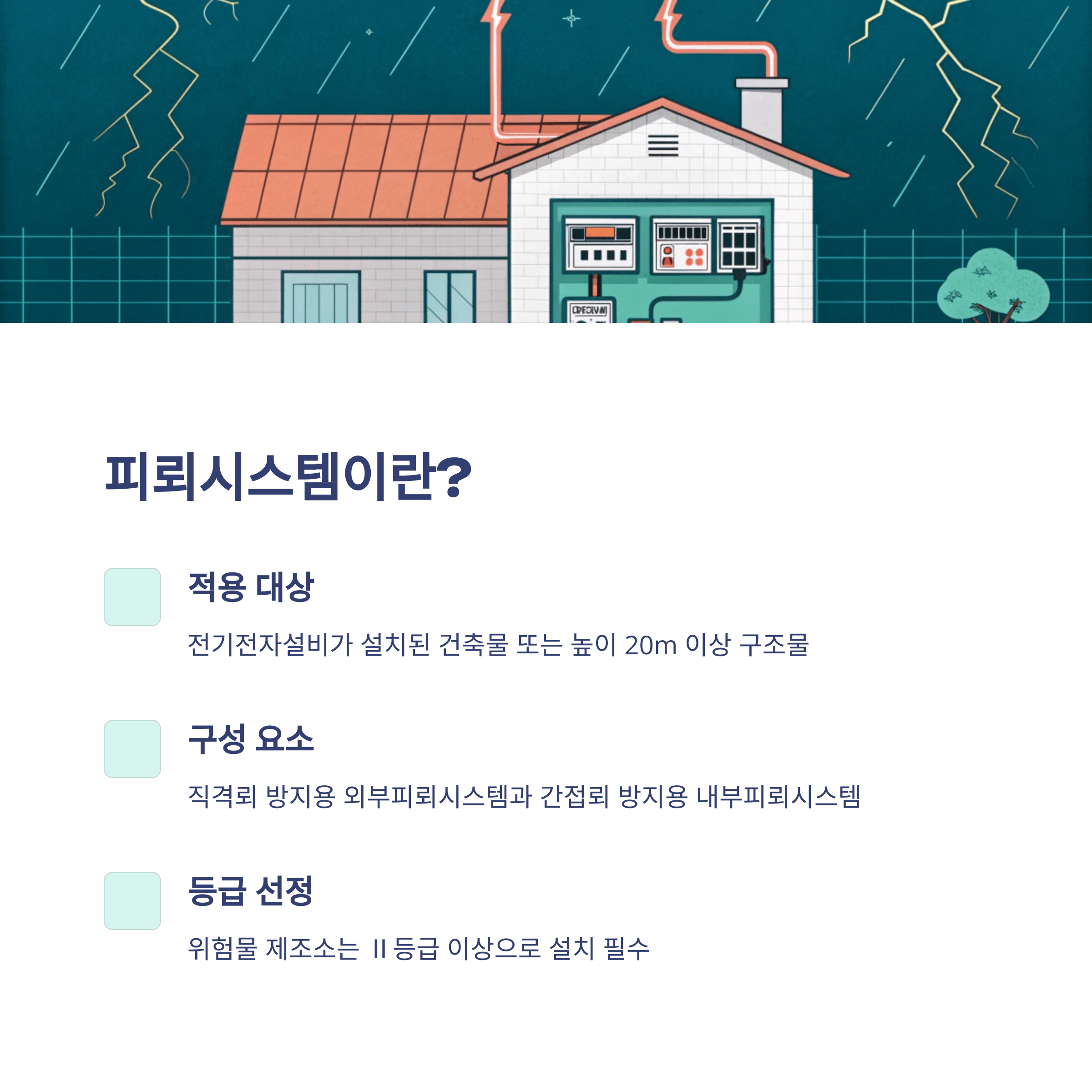

151 피뢰시스템의 적용범위 및 구성
151.1 적용범위
다음에 시설되는 피뢰시스템에 적용한다.
1. 전기전자설비가 설치된 건축물·구조물로서 낙뢰로부터 보호가 필요한 것 또는 지상으로부터 높이가 20 m 이상인 것
2. 전기설비 및 전자설비 중 낙뢰로부터 보호가 필요한 설비
151.2 피뢰시스템의 구성
1. 직격뢰로부터 대상물을 보호하기 위한 외부피뢰시스템
2. 간접뢰 및 유도뢰로부터 대상물을 보호하기 위한 내부피뢰시스템
151.3 피뢰시스템 등급선정
피뢰시스템 등급은 대상물의 특성에 따라 KSC IEC 62305-1(피뢰시스템-제1부:일반원칙)의 “8.2 피뢰레벨”, KS C IEC 62305-2(피뢰시스템-제2부:리스크관리), KSC IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의 “4.1 피뢰시스템의 등급”에 의한 피뢰레벨 따라 선정한다. 다만, 위험물의 제조소 등에 설치하는 피뢰시스템은 Ⅱ 등급 이상으로 하여야 한다.
152 외부피뢰시스템

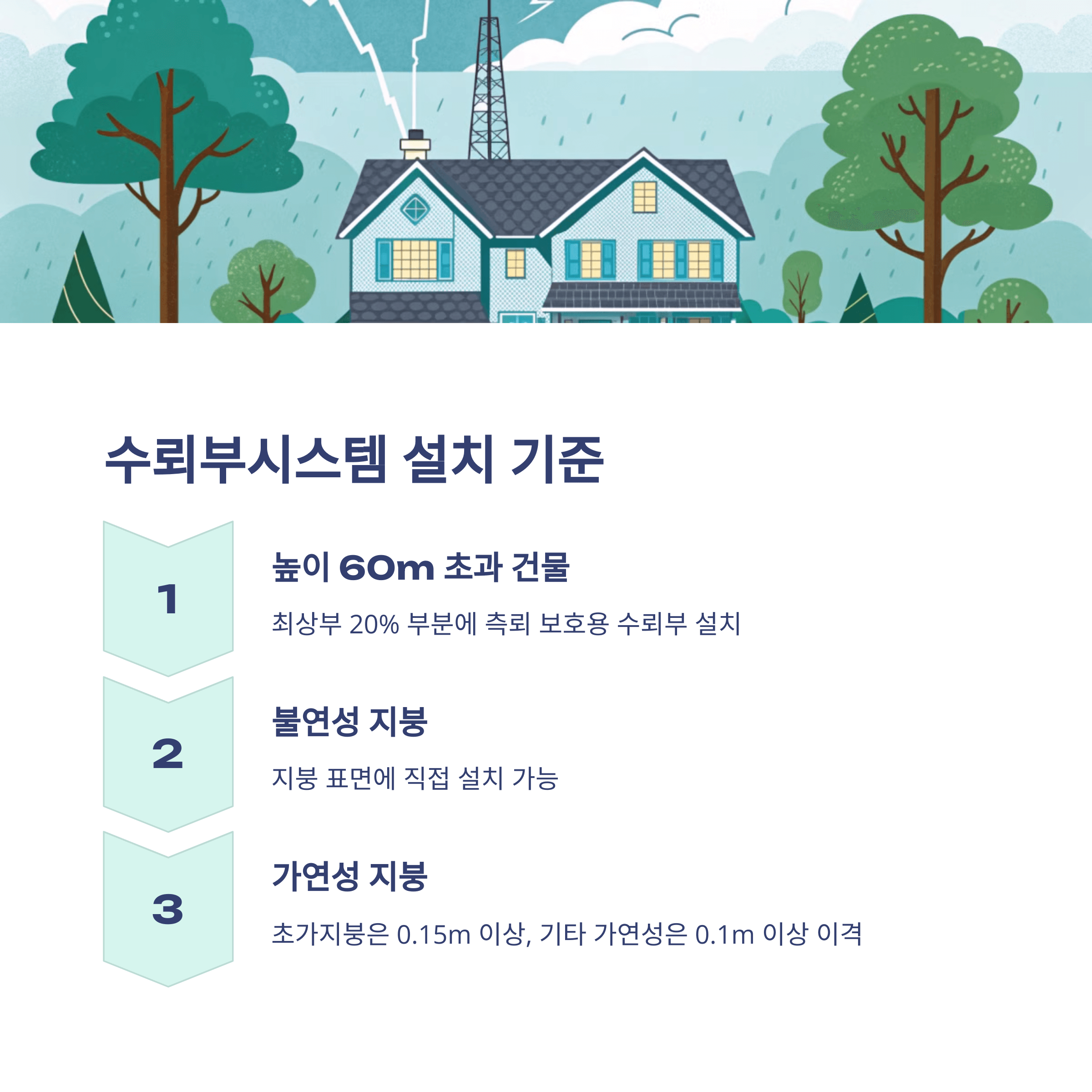

152.1 수뢰부시스템
1. 수뢰부시스템의 선정은 다음에 의한다.
가. 돌침, 수평도체, 그물망도체의 요소 중에 한 가지 또는 이를 조합한 형식으로 시설하여야 한다.
나. 수뢰부시스템 재료는 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의“표 6(수뢰도체, 피뢰침, 대지 인입봉과 인하도선의 재료, 형상과 최소단면적)”에 따른다.
다. 자연적 구성부재가 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의 “5.2.5 자연적 구성부재”에 적합하면 수뢰부시스템으로 사용할 수 있다.
2. 수뢰부시스템의 배치는 다음에 의한다.
가. 보호각법, 회전구체법, 그물망법 중 하나 또는 조합된 방법으로 배치하여야 한다. 다만, 피뢰시스템의 보호각, 회전구체 반경, 그물망 크기의 최대값은 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의“표 2(피뢰시스템의 등급별 회전구체 반지름, 메시 치수와 보호각의 최대값)” 및 “그림 1(피뢰시스템의 등급별 보호각)”에 따른다.
나. 건축물·구조물의 뾰족한 부분, 모서리 등에 우선하여 배치한다.
3. 지상으로부터 높이 60m를 초과하는 건축물·구조물에 측뢰 보호가 필요한 경우에는 수뢰부시스템을 시설하여야 하며, 다음에 따른다.
가. 전체 높이 60 m를 초과하는 건축물ㆍ구조물의 최상부로부터 20 % 부분에 한하며, 피뢰시스템 등급 Ⅳ의 요구사항에 따른다.
나. 자연적 구성부재가 제1의“다”에 적합하면, 측뢰 보호용 수뢰부로 사용할 수 있다.
4. 건축물·구조물과 분리되지 않은 수뢰부시스템의 시설은 다음에 따른다.
가. 지붕 마감재가 불연성 재료로 된 경우 지붕표면에 시설할 수 있다.
나. 지붕 마감재가 높은 가연성 재료로 된 경우 지붕재료와 다음과 같이 이격하여 시설한다.
(1) 초가지붕 또는 이와 유사한 경우 0.15 m 이상
(2) 다른 재료의 가연성 재료인 경우 0.1 m 이상
5. 건축물·구조물을 구성하는 금속판 또는 금속배관 등 자연적 구성부재를 수뢰부로 사용하는 경우 제1의“다” 조건에 충족하여야 한다.
152.2 인하도선시스템
1. 수뢰부시스템과 접지시스템을 전기적으로 연결하는 것으로 다음에 의한다.
가. 복수의 인하도선을 병렬로 구성해야 한다. 다만, 건축물·구조물과 분리된 피뢰시스템인 경우 예외로 할 수 있다.
나. 도선경로의 길이가 최소가 되도록 한다.
다. 인하도선시스템 재료는 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의“표 6(수뢰도체, 피뢰침, 대지 인입봉과 인하도선의 재료, 형상과 최소단면적)”에 따른다.
2. 배치 방법은 다음에 의한다.
가. 건축물·구조물과 분리된 피뢰시스템인 경우
(1) 뇌전류의 경로가 보호대상물에 접촉하지 않도록 하여야 한다.
(2) 별개의 지주에 설치되어 있는 경우 각 지주마다 1가닥 이상의 인하도선을 시설한다.
(3) 수평도체 또는 그물망도체인 경우 지지 구조물마다 1가닥 이상의 인하도선을 시설한다.
나. 건축물·구조물과 분리되지 않은 피뢰시스템인 경우
(1) 벽이 불연성 재료로 된 경우에는 벽의 표면 또는 내부에 시설할 수 있다. 다만, 벽이 가연성 재료인 경우에는 0.1 m 이상 이격하고, 이격이 불가능 한 경우에는 도체의 단면적을 100 ㎟ 이상으로 한다.
(2) 인하도선의 수는 2가닥 이상으로 한다.
(3) 보호대상 건축물·구조물의 투영에 따른 둘레에 가능한 한 균등한 간격으로 배치한다. 다만, 노출된 모서리 부분에 우선하여 설치한다.
(4) 병렬 인하도선의 최대 간격은 피뢰시스템 등급에 따라 ⅠㆍⅡ 등급은 10 m, Ⅲ 등급은 15 m, Ⅳ 등급은 20 m 로 한다.

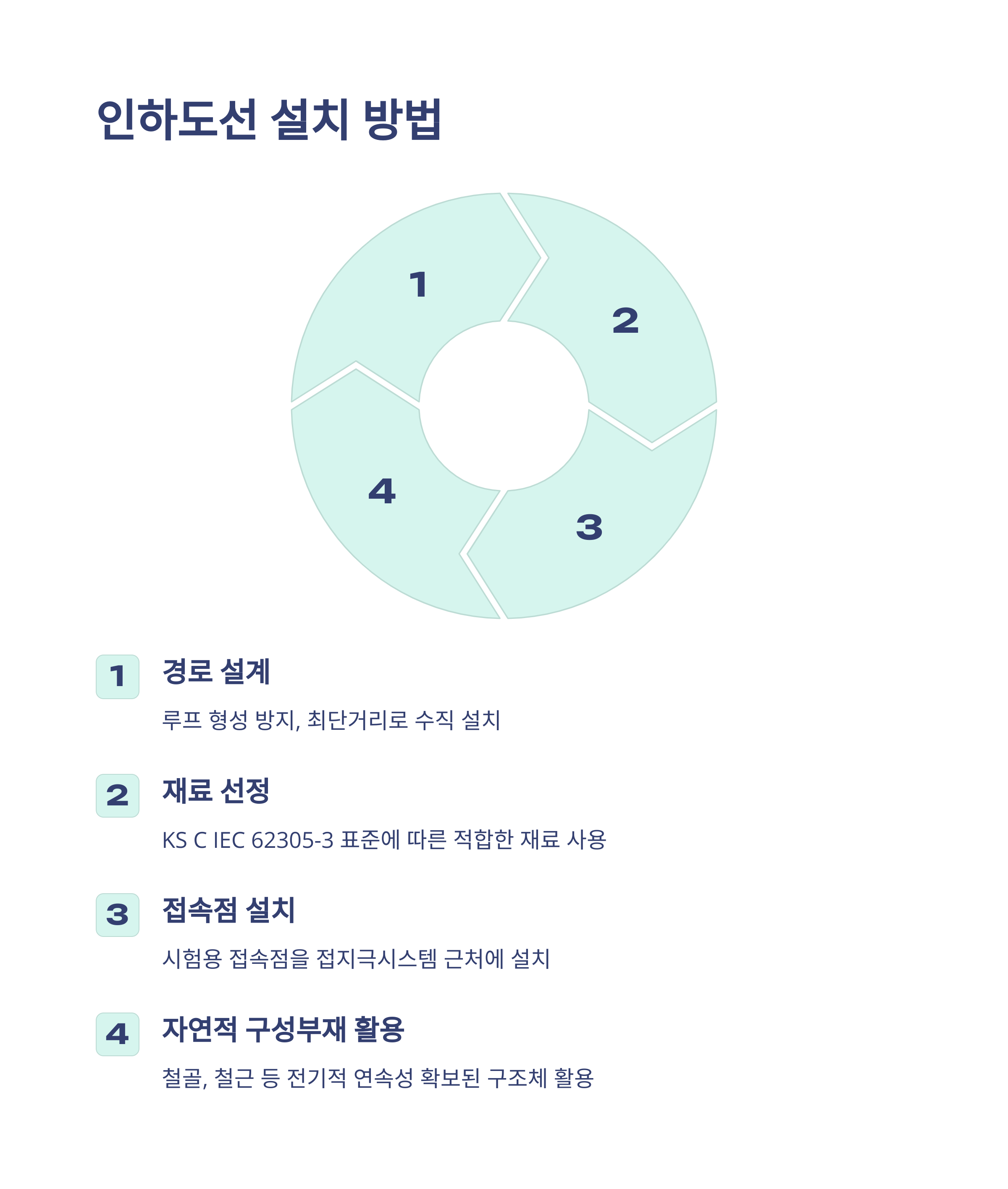

3. 수뢰부시스템과 접지극시스템 사이에 전기적 연속성이 형성되도록 다음에 따라 시설하여야 한다.
가. 경로는 가능한 한 루프 형성이 되지 않도록 하고, 최단거리로 곧게 수직으로 시설하여야 하며, 처마 또는 수직으로 설치 된 홈통 내부에 시설하지 않아야 한다.
나. 철근콘크리트 구조물의 철근을 자연적구성부재의 인하도선으로 사용하기 위해서는 해당 철근 전체 길이의 전기저항 값은 0.2 Ω 이하가 되어야하며, 전기적 연속성은 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의 “4.3 철근콘크리트 구조물에서 강제 철골조의 전기적 연속성”에 따라야 한다.
다. 시험용 접속점을 접지극시스템과 가까운 인하도선과 접지극시스템의 연결부분에 시설하고, 이 접속점은 항상 닫힌 회로가 되어야 하며 측정 시에 공구 등으로만 개방할 수 있어야 한다. 다만, 자연적 구성부재를 이용하거나, 자연적 구성부재 등과 본딩을 하는 경우에는 예외로 한다.
4. 인하도선으로 사용하는 자연적 구성부재는 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의 “4.3 철근콘크리트 구조물에서 강제 철골조의 전기적 연속성”과 “5.3.5 자연적 구성 부재”의 조건에 적합해야 하며 다음에 따른다.
가. 각 부분의 전기적 연속성과 내구성이 확실하고, 제1의“다”에서 인하도선으로 규정된 값 이상인 것
나. 전기적 연속성이 있는 구조물 등의 금속제 구조체(철골, 철근 등)
다. 구조물 등의 상호 접속된 강제 구조체
라. 건축물 외벽 등을 구성하는 금속 구조재의 크기가 인하도선에 대한 요구사항에 부합하고 또한 두께가 0.5 ㎜ 이상인 금속판 또는 금속관
마. 인하도선을 구조물 등의 상호 접속된 철근·철골 등과 본딩하거나, 철근·철골 등을 인하도선으로 사용하는 경우 수평 환상도체는 설치하지 않아도 된다.
바. 인하도선의 접속은 152.4에 따른다.
152.3 접지극시스템
1. 뇌전류를 대지로 방류시키기 위한 접지극시스템은 다음에 의한다.

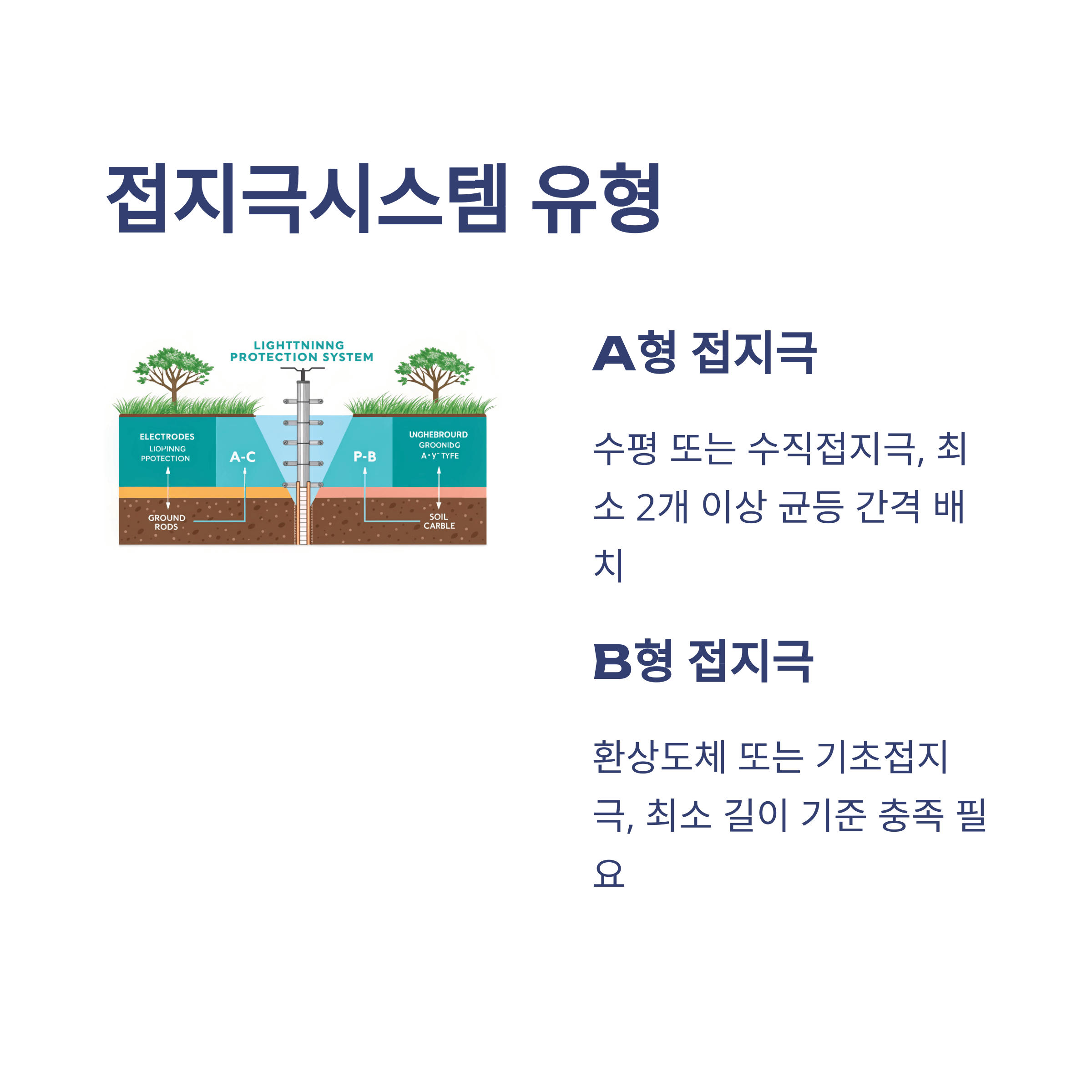

가. A형 접지극(수평 또는 수직접지극) 또는 B형 접지극(환상도체 또는 기초접지극) 중 하나 또는 조합하여 시설할 수 있다.
나. 접지극시스템의 재료는 KS C IEC 62305-3(피뢰시스템－제3부:구조물의 물리적 손상 및 인명위험)의“표 7(접지극의 재료, 형상과 최소치수)”에 따른다.
2. 접지극시스템 배치는 다음에 의한다.
가. A형 접지극은 최소 2개 이상을 균등한 간격으로 배치해야 하고, KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의 “5.4.2.1 A형 접지극 배열”에 의한 피뢰시스템 등급별 대지저항률에 따른 최소길이 이상으로 한다.
나. B형 접지극은 접지극 면적을 환산한 평균반지름이 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의“그림 3(LPS 등급별 각 접지극의 최소길이)”에 의한 최소길이 이상으로 하여야 하며, 평균반지름이 최소길이 미만인 경우에는 해당하는 길이의 수평 또는 수직매설 접지극을 추가로 시설하여야 한다. 다만, 추가하는 수평 또는 수직매설 접지극의 수는 최소 2개 이상으로 한다.
다. 접지극시스템의 접지저항이 10 Ω 이하인 경우 제2의“가”와 “나”에도 불구하고 최소 길이 이하로 할 수 있다.
3. 접지극은 다음에 따라 시설한다.
가. 지표면에서 0.75 m 이상 깊이로 매설 하여야 한다. 다만, 필요시는 해당 지역의 동결심도를 고려한 깊이로 할 수 있다.
나. 대지가 암반지역으로 대지저항이 높거나 건축물·구조물이 전자통신시스템을 많이 사용하는 시설의 경우에는 환상도체접지극 또는 기초접지극으로 한다.
다. 접지극 재료는 대지에 환경오염 및 부식의 문제가 없어야 한다.
라. 철근콘크리트 기초 내부의 상호 접속된 철근 또는 금속제 지하구조물 등 자연적 구성부재는 접지극으로 사용할 수 있다.

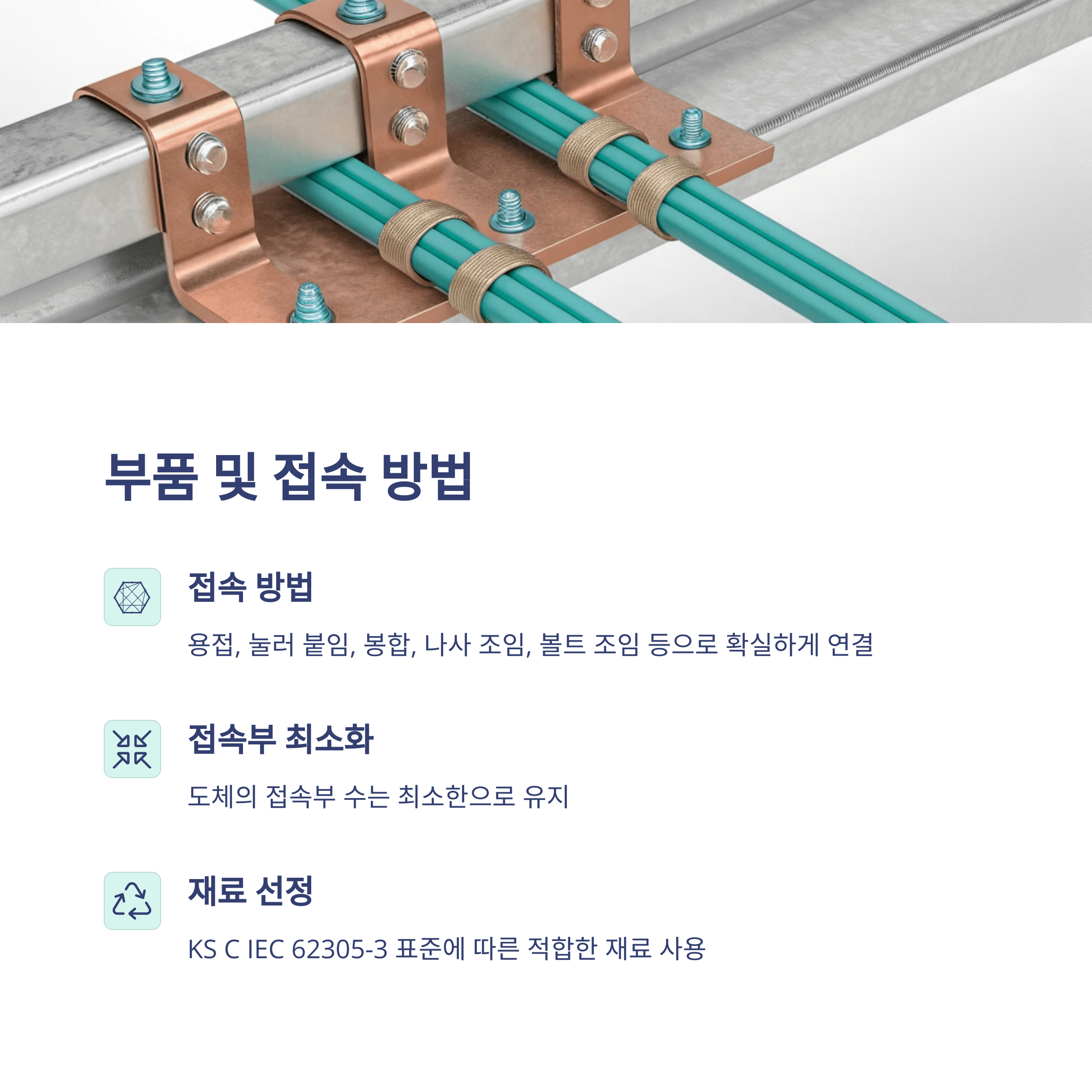

152.4 부품 및 접속
1. 재료의 형상에 따른 최소단면적은 KS C IEC 62305-3(피뢰시스템-제3부:구조물의 물리적 손상 및 인명위험)의“표 6(수뢰도체, 피뢰침, 대지 인입봉과 인하도선의 재료, 형상과 최소단면적)”에 따른다.
2. 피뢰시스템용의 부품은 KS C IEC 62305-3(구조물의 물리적 손상 및 인명위험) 표 5(피뢰시스템의 재료와 사용조건)에 의한 재료를 사용하여야 한다. 다만, 기계적, 전기적, 화학적 특성이 동등 이상인 경우 다른 재료를 사용할 수 있다.
3. 도체의 접속부 수는 최소한으로 하여야 하며, 접속은 용접, 눌러 붙임, 봉합, 나사 조임, 볼트 조임 등의 방법으로 확실하게 하여야 한다. 다만, 철근콘크리트 구조물 내부의 철골조의 접속은 152.2의 3의 “나”에 따른다.
152.5 옥외에 시설된 전기설비의 피뢰시스템
1. 고압 및 특고압 전기설비에 대한 피뢰시스템은 152.1내지 152.4에 따른다.
2. 외부에 낙뢰차폐선이 있는 경우 이것을 접지하여야 한다.
3. 자연적구성부재의 조건에 적합한 강철제 구조체 등을 자연적 구성부재 인하도선으로 사용할 수 있다.
